Ram 3500 2017 Manuel du propriétaire (in French)

Système 8.4 et 8.4 NAV avec commandes de réglage automatique de la température
4
INSTRUMENTS DU TABLEAU DE BORD 379

Descriptions des commandes
NOTA :Les icônes et les descriptions peuvent varier en
fonction de l’équipement du véhicule.
Icône Description
Bouton MAX A/C (CLIMATISATION MAXIMALE)
Appuyez brièvement sur ce bouton pour modifier le réglage actuel. Le témoin s’allume lorsque
la climatisation maximale est en fonction. Lorsque vous appuyez de nouveau sur ce bouton, le
fonctionnement de la climatisation maximale passe en mode manuel et le témoin de climatisa-
tion maximale s’éteint.
Bouton A/C (CLIMATISATION)
Appuyez brièvement sur ce bouton pour modifier le réglage actuel. Le témoin s’allume lorsque
la climatisation est en fonction. Lorsque vous appuyez de nouveau sur ce bouton, le fonctionne-
ment de la climatisation passe en mode manuel et le témoin s’éteint.
Bouton de recirculation
Appuyez brièvement sur ce bouton pour alterner entre le mode de recirculation et le mode d’air
extérieur. Le mode de recirculation est utile en présence de fumée, de mauvaises odeurs, de
poussière ou d’un taux d’humidité élevé à l’extérieur.
NOTA :
•L’utilisation continue du mode de recirculation d’air peut rendre l’air de l’habitacle vicié et
embuer les glaces. Nous vous recommandons de ne pas utiliser ce mode sur de longues pé-
riodes.
380 INSTRUMENTS DU TABLEAU DE BORD

IcôneDescription
•L’utilisation du mode de recirculation par temps froid ou humide peut créer de la buée sur
les glaces à l’intérieur du véhicule en raison de l’accumulation d’humidité dans l’habitacle.
Pour assurer un désembuage maximal, sélectionnez la position d’air extérieur.
•La recirculation peut être utilisée dans tous les modes sauf le mode dégivrage.
•L’A/C (climatisation) peut être désélectionnée manuellement sans modifier la sélection de la
commande de mode.
Bouton AUTO (AUTOMATIQUE) – selon l’équipement
Ce bouton permet de contrôler automatiquement la température de l’habitacle en réglant la ré-
partition du débit d’air et la quantité. Lorsque cette fonction est sélectionnée, le système passe
entre les modes manuel et automatique. Consultez le paragraphe « Fonctionnement automati-
que » pour obtenir de plus amples renseignements.
Bouton de dégivrage avant
Appuyez brièvement sur ce bouton pour modifier le réglage de débit d’air actuel au mode de
dégivrage. Le témoin s’allume lorsque cette fonction est activée. L’air provient des bouches d’aé-
ration du pare-brise et des bouches de désembuage des glaces latérales. Lorsque le bouton de
dégivrage est sélectionné, le niveau du ventilateur augmente. Pour dégivrer et désembuer plus
rapidement le pare-brise et les glaces latérales, utilisez le mode de dégivrage et réglez le chauf-
fage à la position maximale. La commande de réglage automatique de la température permet de
passer en mode manuel lorsque cette fonction est sélectionnée. Si le mode de dégivrage avant
est désactivé, le système de chauffage-climatisation reprendra le réglage précédent.
4
INSTRUMENTS DU TABLEAU DE BORD 381

IcôneDescription
Bouton du dégivreur de lunette
Appuyez brièvement sur le bouton de commande du dégivreur de lunette arrière pour activer
le dégivreur de lunette arrière et les rétroviseurs extérieurs chauffants (selon l’équipement). Un
témoin s’allume lorsque le dégivreur de lunette arrière est activé. Le dégivreur de lunette
s’éteint automatiquement après 10 minutes.
Uconnect 5.0
Uconnect 8.4
Boutons d’augmentation et de réduction de température du côté conducteur et du côté passa-
ger – selon l’équipement
Ce bouton permet au conducteur et au passager de régler indépendamment la température. Ap-
puyez sur le bouton situé sur la plaque frontale pour obtenir de l’air plus chaud ou sur l’écran
tactile, appuyez et faites glisser le bouton sur la barre de température vers le bouton fléché
rouge de l’écran tactile pour obtenir de l’air plus chaud. Appuyez sur le bouton situé sur la pla-
que frontale pour obtenir de l’air plus froid ou sur l’écran tactile, appuyez et faites glisser le
bouton sur la barre de température vers le bouton fléché bleu de l’écran tactile pour obtenir de
l’air plus froid. Lorsque la fonction de synchronisation est active, la température du côté du pas-
sager peut s’élever ou s’abaisser avec la température du côté conducteur, lorsqu’elle augmente
ou diminue, respectivement.
382 INSTRUMENTS DU TABLEAU DE BORD

IcôneDescription
Bouton SYNC (SYNCHRONISATION) – selon l’équipement
Appuyez sur le bouton SYNC (SYNCHRONISATION) de l’écran tactile pour alterner entre l’ac-
tivation et la désactivation de la fonction de synchronisation. Le témoin de synchronisation s’al-
lume lorsque cette fonction est activée. Le mode de synchronisation est utilisé pour synchroniser
le réglage de la température du côté passager avec le réglage de la température du côté conduc-
teur. La fonction de synchronisation synchronise également le réglage de la température du côté
passager arrière avec le réglage de la température du côté conducteur. Si le réglage de la tempé-
rature du côté passager est modifié lorsque le mode de synchronisation est activé, cette fonction
est automatiquement désactivée.
Bouton de la pla- que frontale
Boutons à l’écran tactile
Commande du ventilateur
La commande du ventilateur sert à régler la quantité d’air entrant dans le système de chauffage-
climatisation. Le ventilateur dispose de sept vitesses. Le mode de fonctionnement automatique
passera au mode de fonctionnement manuel lorsque vous réglez le ventilateur. Vous pouvez sé-
lectionner les vitesses à l’aide du bouton de commande du ventilateur situé sur la plaque fron-
tale ou des boutons situés sur l’écran tactile.
•Plaque frontale : La vitesse du ventilateur augmente lorsque vous tournez le bouton de
commande du ventilateur dans le sens horaire à partir du réglage le plus bas. La vitesse du
ventilateur diminue lorsque vous tournez le bouton de commande du ventilateur dans le
sens antihoraire.
• Écran tactile : Utilisez la petite icône de ventilateur pour réduire le réglage du ventilateur
et la grande icône de ventilateur pour augmenter le réglage. Le ventilateur peut aussi être
sélectionné en appuyant sur la zone de barre du ventilateur entre les icônes. 4
INSTRUMENTS DU TABLEAU DE BORD 383

IcôneDescription

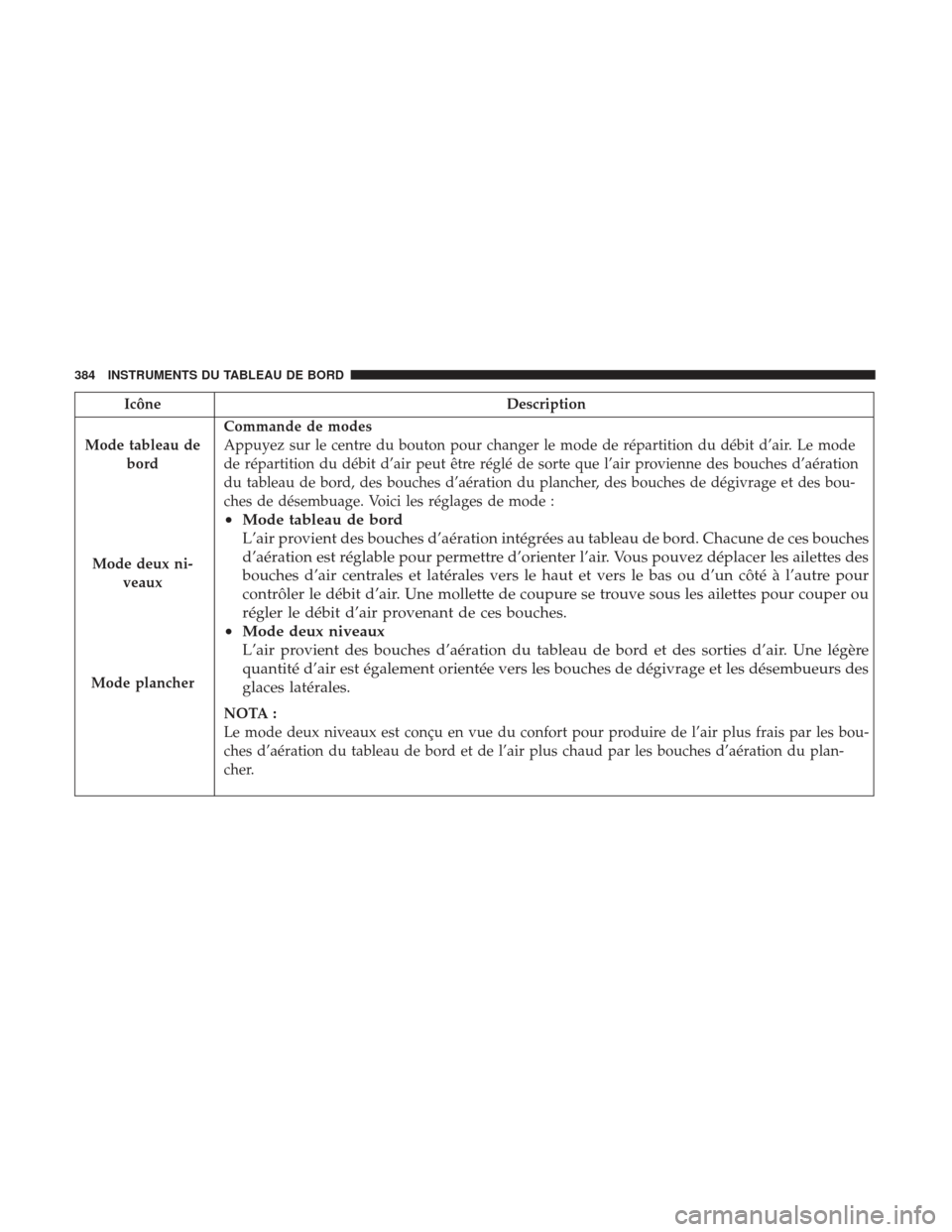

Mode tableau de bord
Mode deux ni-veaux
Mode plancher
Commande de modes
Appuyez sur le centre du bouton pour changer le mode de répartition du débit d’air. Le mode
de répartition du débit d’air peut être réglé de sorte que l’air provienne des bouches d’aération
du tableau de bord, des bouches d’aération du plancher, des bouches de dégivrage et des bou-
ches de désembuage. Voici les réglages de mode :
•Mode tableau de bord
L’air provient des bouches d’aération intégrées au tableau de bord. Chacune de ces bouches
d’aération est réglable pour permettre d’orienter l’air. Vous pouvez déplacer les ailettes des
bouches d’air centrales et latérales vers le haut et vers le bas ou d’un côté à l’autre pour
contrôler le débit d’air. Une mollette de coupure se trouve sous les ailettes pour couper ou
régler le débit d’air provenant de ces bouches.
• Mode deux niveaux
L’air provient des bouches d’aération du tableau de bord et des sorties d’air. Une légère
quantité d’air est également orientée vers les bouches de dégivrage et les désembueurs des
glaces latérales.
NOTA :
Le mode deux niveaux est conçu en vue du confort pour produire de l’air plus frais par les bou-
ches d’aération du tableau de bord et de l’air plus chaud par les bouches d’aération du plan-
cher.
384 INSTRUMENTS DU TABLEAU DE BORD

IcôneDescription

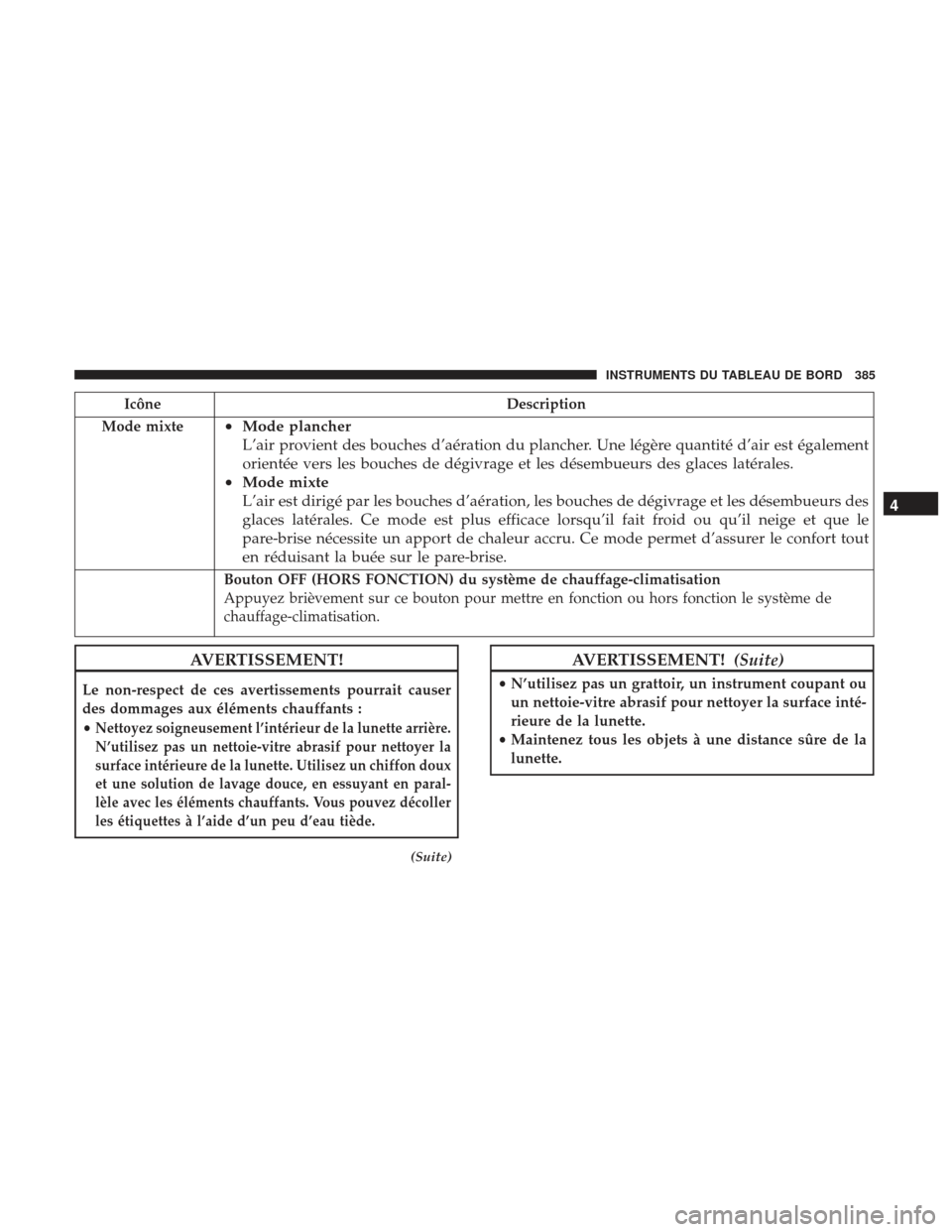

Mode mixte
• Mode plancher
L’air provient des bouches d’aération du plancher. Une légère quantité d’air est également
orientée vers les bouches de dégivrage et les désembueurs des glaces latérales.
• Mode mixte
L’air est dirigé par les bouches d’aération, les bouches de dégivrage et les désembueurs des
glaces latérales. Ce mode est plus efficace lorsqu’il fait froid ou qu’il neige et que le
pare-brise nécessite un apport de chaleur accru. Ce mode permet d’assurer le confort tout
en réduisant la buée sur le pare-brise.
Bouton OFF (HORS FONCTION) du système de chauffage-climatisation
Appuyez brièvement sur ce bouton pour mettre en fonction ou hors fonction le système de
chauffage-climatisation.
AVERTISSEMENT!
Le non-respect de ces avertissements pourrait causer
des dommages aux éléments chauffants :
•
Nettoyez soigneusement l’intérieur de la lunette arrière.
N’utilisez pas un nettoie-vitre abrasif pour nettoyer la
surface intérieure de la lunette. Utilisez un chiffon doux
et une solution de lavage douce, en essuyant en paral-
lèle avec les éléments chauffants. Vous pouvez décoller
les étiquettes à l’aide d’un peu d’eau tiède.
(Suite)
AVERTISSEMENT! (Suite)
•N’utilisez pas un grattoir, un instrument coupant ou
un nettoie-vitre abrasif pour nettoyer la surface inté-
rieure de la lunette.
• Maintenez tous les objets à une distance sûre de la
lunette.
4
INSTRUMENTS DU TABLEAU DE BORD 385

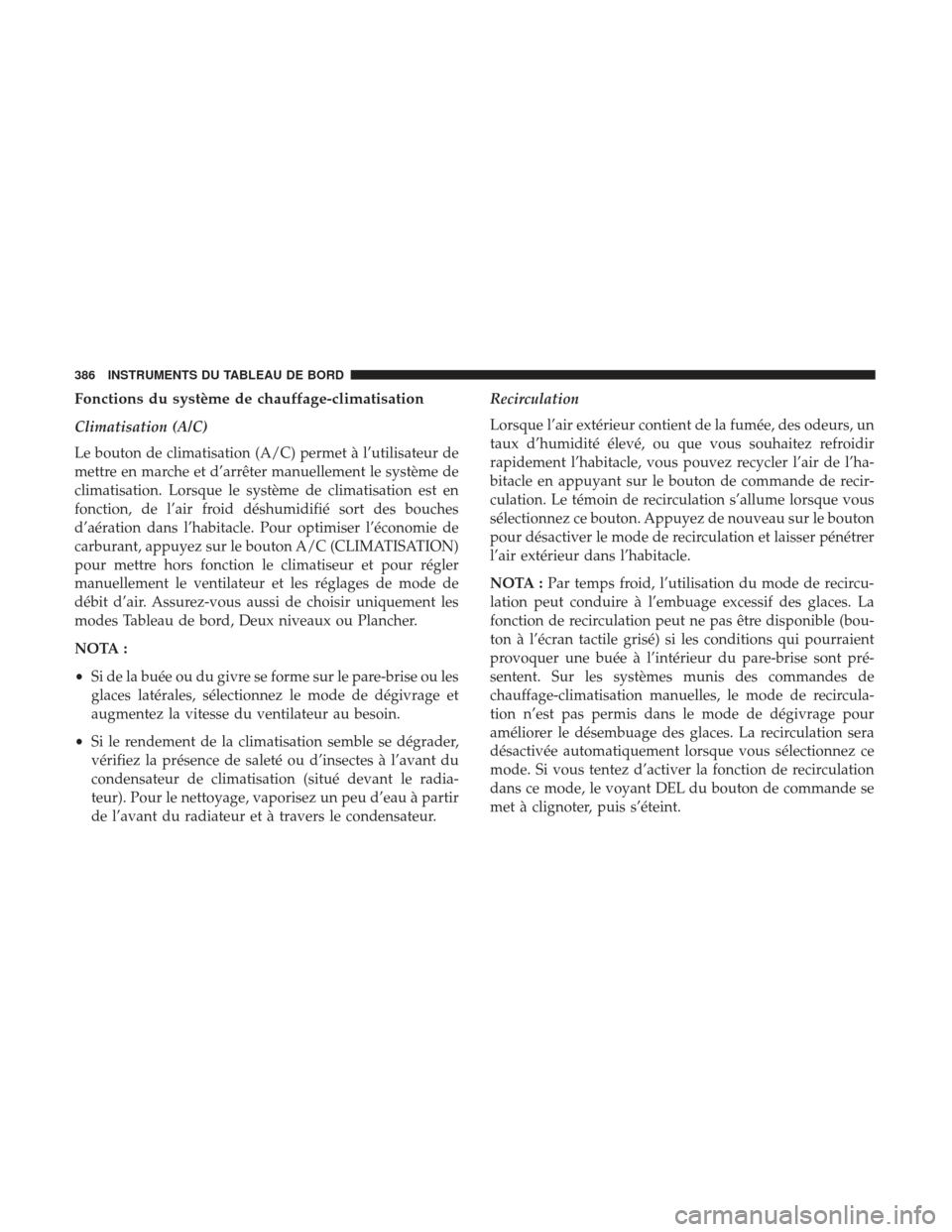

Fonctions du système de chauffage-climatisation
Climatisation (A/C)
Le bouton de climatisation (A/C) permet à l’utilisateur de
mettre en marche et d’arrêter manuellement le système de
climatisation. Lorsque le système de climatisation est en
fonction, de l’air froid déshumidifié sort des bouches
d’aération dans l’habitacle. Pour optimiser l’économie de
carburant, appuyez sur le bouton A/C (CLIMATISATION)
pour mettre hors fonction le climatiseur et pour régler
manuellement le ventilateur et les réglages de mode de
débit d’air. Assurez-vous aussi de choisir uniquement les
modes Tableau de bord, Deux niveaux ou Plancher.
NOTA :
•Si de la buée ou du givre se forme sur le pare-brise ou les
glaces latérales, sélectionnez le mode de dégivrage et
augmentez la vitesse du ventilateur au besoin.
• Si le rendement de la climatisation semble se dégrader,
vérifiez la présence de saleté ou d’insectes à l’avant du
condensateur de climatisation (situé devant le radia-
teur). Pour le nettoyage, vaporisez un peu d’eau à partir
de l’avant du radiateur et à travers le condensateur. Recirculation
Lorsque l’air extérieur contient de la fumée, des odeurs, un
taux d’humidité élevé, ou que vous souhaitez refroidir
rapidement l’habitacle, vous pouvez recycler l’air de l’ha-
bitacle en appuyant sur le bouton de commande de recir-
culation. Le témoin de recirculation s’allume lorsque vous
sélectionnez ce bouton. Appuyez de nouveau sur le bouton
pour désactiver le mode de recirculation et laisser pénétrer
l’air extérieur dans l’habitacle.
NOTA :
Par temps froid, l’utilisation du mode de recircu-
lation peut conduire à l’embuage excessif des glaces. La
fonction de recirculation peut ne pas être disponible (bou-
ton à l’écran tactile grisé) si les conditions qui pourraient
provoquer une buée à l’intérieur du pare-brise sont pré-
sentent. Sur les systèmes munis des commandes de
chauffage-climatisation manuelles, le mode de recircula-
tion n’est pas permis dans le mode de dégivrage pour
améliorer le désembuage des glaces. La recirculation sera
désactivée automatiquement lorsque vous sélectionnez ce
mode. Si vous tentez d’activer la fonction de recirculation
dans ce mode, le voyant DEL du bouton de commande se
met à clignoter, puis s’éteint.
386 INSTRUMENTS DU TABLEAU DE BORD

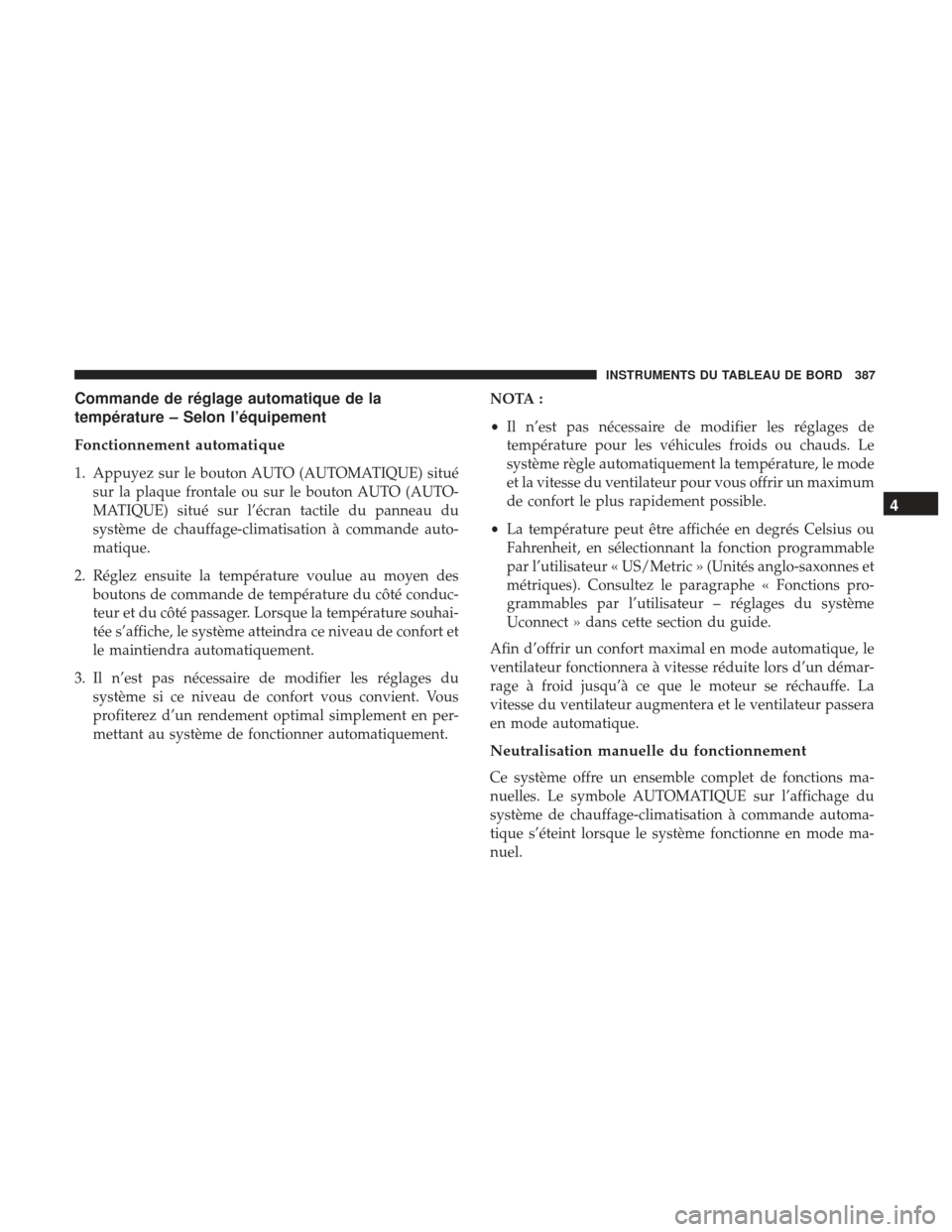

Commande de réglage automatique de la
température – Selon l’équipement
Fonctionnement automatique
1. Appuyez sur le bouton AUTO (AUTOMATIQUE) situésur la plaque frontale ou sur le bouton AUTO (AUTO-
MATIQUE) situé sur l’écran tactile du panneau du
système de chauffage-climatisation à commande auto-
matique.
2. Réglez ensuite la température voulue au moyen des boutons de commande de température du côté conduc-
teur et du côté passager. Lorsque la température souhai-
tée s’affiche, le système atteindra ce niveau de confort et
le maintiendra automatiquement.
3. Il n’est pas nécessaire de modifier les réglages du système si ce niveau de confort vous convient. Vous
profiterez d’un rendement optimal simplement en per-
mettant au système de fonctionner automatiquement. NOTA :
•
Il n’est pas nécessaire de modifier les réglages de
température pour les véhicules froids ou chauds. Le
système règle automatiquement la température, le mode
et la vitesse du ventilateur pour vous offrir un maximum
de confort le plus rapidement possible.
• La température peut être affichée en degrés Celsius ou
Fahrenheit, en sélectionnant la fonction programmable
par l’utilisateur « US/Metric » (Unités anglo-saxonnes et
métriques). Consultez le paragraphe « Fonctions pro-
grammables par l’utilisateur – réglages du système
Uconnect » dans cette section du guide.
Afin d’offrir un confort maximal en mode automatique, le
ventilateur fonctionnera à vitesse réduite lors d’un démar-
rage à froid jusqu’à ce que le moteur se réchauffe. La
vitesse du ventilateur augmentera et le ventilateur passera
en mode automatique.
Neutralisation manuelle du fonctionnement
Ce système offre un ensemble complet de fonctions ma-
nuelles. Le symbole AUTOMATIQUE sur l’affichage du
système de chauffage-climatisation à commande automa-
tique s’éteint lorsque le système fonctionne en mode ma-
nuel.
4
INSTRUMENTS DU TABLEAU DE BORD 387

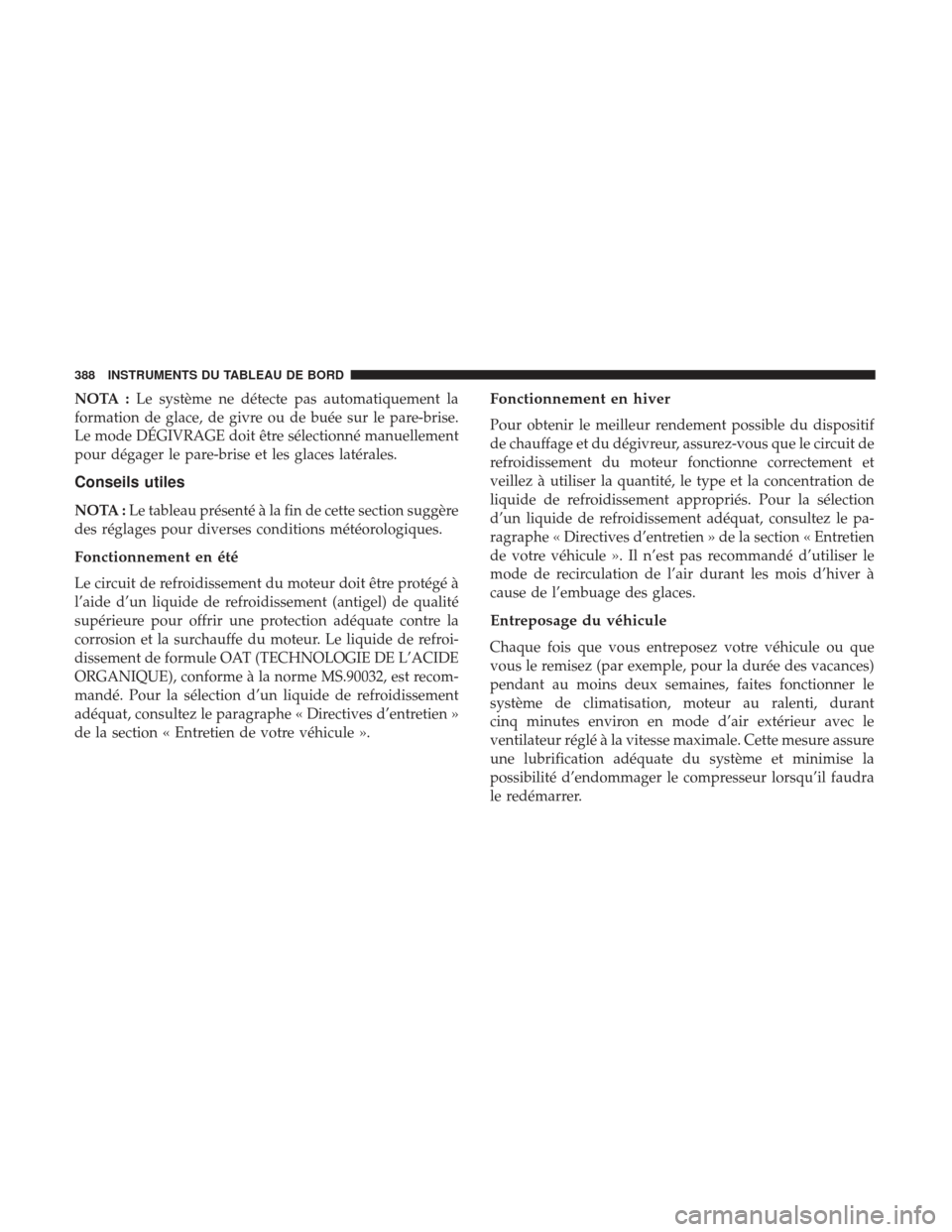

NOTA :Le système ne détecte pas automatiquement la
formation de glace, de givre ou de buée sur le pare-brise.
Le mode DÉGIVRAGE doit être sélectionné manuellement
pour dégager le pare-brise et les glaces latérales.
Conseils utiles
NOTA : Le tableau présenté à la fin de cette section suggère
des réglages pour diverses conditions météorologiques.
Fonctionnement en été
Le circuit de refroidissement du moteur doit être protégé à
l’aide d’un liquide de refroidissement (antigel) de qualité
supérieure pour offrir une protection adéquate contre la
corrosion et la surchauffe du moteur. Le liquide de refroi-
dissement de formule OAT (TECHNOLOGIE DE L’ACIDE
ORGANIQUE), conforme à la norme MS.90032, est recom-
mandé. Pour la sélection d’un liquide de refroidissement
adéquat, consultez le paragraphe « Directives d’entretien »
de la section « Entretien de votre véhicule ».
Fonctionnement en hiver
Pour obtenir le meilleur rendement possible du dispositif
de chauffage et du dégivreur, assurez-vous que le circuit de
refroidissement du moteur fonctionne correctement et
veillez à utiliser la quantité, le type et la concentration de
liquide de refroidissement appropriés. Pour la sélection
d’un liquide de refroidissement adéquat, consultez le pa-
ragraphe « Directives d’entretien » de la section « Entretien
de votre véhicule ». Il n’est pas recommandé d’utiliser le
mode de recirculation de l’air durant les mois d’hiver à
cause de l’embuage des glaces.
Entreposage du véhicule
Chaque fois que vous entreposez votre véhicule ou que
vous le remisez (par exemple, pour la durée des vacances)
pendant au moins deux semaines, faites fonctionner le
système de climatisation, moteur au ralenti, durant
cinq minutes environ en mode d’air extérieur avec le
ventilateur réglé à la vitesse maximale. Cette mesure assure
une lubrification adéquate du système et minimise la
possibilité d’endommager le compresseur lorsqu’il faudra
le redémarrer.
388 INSTRUMENTS DU TABLEAU DE BORD
